Parametry produktu
|
Elektrické specifikace |
||||
|
Parametry |
EO545-D |
|||
|
Min |
Typický |
Max |
Jednotka |
|
|
Výstupní proud[PK] |
0.7 |
- |
5.2 |
A |
|
Napájecí napětí |
24 |
24/36 |
50 |
Vdc |
|
Vstupní proud řídicího signálu |
6 |
10 |
16 |
mA |
|
Úroveň rozhraní řídicího signálu |
5 |
5 |
24 |
Vdc |
|
Vstupní signál Min. šířka pulzu |
1.5 |
|
|
nás |
|
Frekvence krokových pulzů |
0 |
- |
200 |
kHz |
|
Izolační odpor |
100 |
- |
- |
MΩ |
|
Ochrana proti přepětí Napětí |
55 |
- |
- |
Vdc |

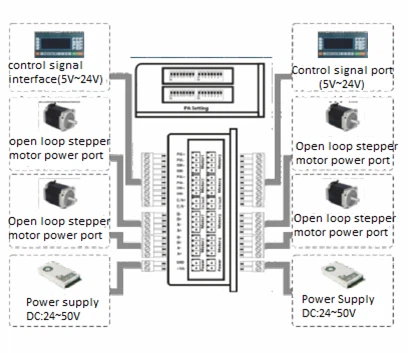

Schéma produktu
Vlastnosti produktu
1.Nová technologie 32bit MCU s plovoucí desetinnou čárkou
2. Ultra nízký hluk vibrací
3. Vnitřní vysoké dělení
4. Automaticky identifikujte parametry motoru, když je zapnutý
5. Pokročilá technologie vektorového řízení výrazně snižuje zahřívání motoru
6. Proud snižte na polovinu, když je ve statickém stavu
7. Může řídit 4 ks krokového motoru s otevřenou smyčkou
8. Opticky izolovaný diferenciální signálový vstup
9. Pulzní odezva Frekvence až 500 kHz (výchozí 200 kHz)
10. Technologie řízení vektorového proměnného proudu, lze nastavit v rozsahu 0,7~5,2A
11. Rozsah nastavení dělení je 200~51200
12. Úroveň rozhraní signálu je kompatibilní s 5V a 24V, není třeba sériový limitní odpor
13.Ochrana proti nadproudu, podpětí a přepětí
Aktuální nastavení produktu
|
NASTAVENÍ PROUDU MOTORU |
|||||
|
Horní vrstva 1 a spodní vrstva 3 nastavují proud |
|||||
|
Vrchol |
RMS |
SW1 |
SW2 |
SW3 |
SW4 je funkce polovičního proudu, když SW4=OFF, poloviční aktuální nastavení; při zapnutí4= aktuální statický stav pro osu plného proudu |
|
1.0A |
0.7A |
na |
na |
na |
|
|
1.46A |
1.0A |
vypnuto |
na |
na |
|
|
2.2A |
1.57A |
na |
vypnuto |
na |
|
|
2.7A |
1.93A |
vypnuto |
vypnuto |
na |
|
|
3.5A |
2.5A |
na |
na |
vypnuto |
|
|
4.00A |
2.85A |
vypnuto |
na |
vypnuto |
|
|
4.5A |
3.21A |
na |
vypnuto |
vypnuto |
|
|
5.2A |
3.71A |
vypnuto |
vypnuto |
VYPNUTO |
|
|
Horní vrstva ovladače 2 a spodní vrstva 4 nastavují proud |
|||||
|
vrchol |
rms |
sw5 |
sw6 |
sw7 |
SW8 je funkce polovičního proudu, když SW8=OFF, poloviční aktuální nastavení; při zapnutí8= aktuální statický stav pro osu plného proudu |
|
1.0A |
0.7A |
na |
na |
na |
|
|
1.46A |
1.0A |
vypnuto |
na |
na |
|
|
2.2A |
1.57A |
na |
vypnuto |
na |
|
|
2.7A |
1.93A |
vypnuto |
vypnuto |
na |
|
|
3.5A |
2.5A |
na |
na |
vypnuto |
|
|
4.00A |
2.85A |
vypnuto |
na |
vypnuto |
|
|
4.5A |
3.21A |
na |
vypnuto |
vypnuto |
|
|
5.2A |
3.71A |
vypnuto |
vypnuto |
VYPNUTO |
|
Nastavení rozdělení produktu
|
Nastavení dělení motoru |
|||||
|
Motor 1, motor 2 a motor 3 a motor 4 DIPs Nastavení dělení a IO impulsů |
|||||
|
Puls/Revoluce |
SW9 |
SW10 |
SW11 |
SW12 |
IO/RPM |
|
200 |
NA |
NA |
NA |
NA |
10 |
|
400 |
VYPNUTO |
NA |
NA |
NA |
20 |
|
800 |
NA |
VYPNUTO |
NA |
NA |
30 |
|
1600 |
VYPNUTO |
VYPNUTO |
NA |
NA |
40 |
|
3200 |
NA |
NA |
VYPNUTO |
NA |
50 |
|
6400 |
VYPNUTO |
NA |
VYPNUTO |
NA |
60 |
|
12800 |
NA |
VYPNUTO |
VYPNUTO |
NA |
80 |
|
25600 |
VYPNUTO |
VYPNUTO |
VYPNUTO |
NA |
100 |
|
1000 |
NA |
NA |
NA |
VYPNUTO |
120 |
|
2000 |
VYPNUTO |
NA |
NA |
VYPNUTO |
150 |
|
4000 |
NA |
VYPNUTO |
NA |
VYPNUTO |
200 |
|
5000 |
VYPNUTO |
VYPNUTO |
NA |
VYPNUTO |
250 |
|
8000 |
NA |
NA |
VYPNUTO |
VYPNUTO |
300 |
|
10000 |
VYPNUTO |
NA |
VYPNUTO |
VYPNUTO |
350 |
|
20000 |
NA |
VYPNUTO |
VYPNUTO |
VYPNUTO |
450 |
|
25000 |
VYPNUTO |
VYPNUTO |
VYPNUTO |
VYPNUTO |
600 |
Nastavení funkce produktu
|
Nastavení funkcí |
||
|
SW13:Edge sel,OFF=Pád, sestupná hrana je platná;ON=VYSTUP, stoupající hrana SW14:S-Filter,OFF=4ms,vysoká odezva; ON=10ms, nízké vibrace |
||
|
Model Sel |
SW15 |
SW16 |
|
IO vnitřní spontánní pulz |
NA |
NA |
|
Kontrola autotestu |
NA |
VYPNUTO |
|
CW/CCW |
VYPNUTO |
NA |
|
PLU plus DIR |
VYPNUTO |
VYPNUTO |
Rozměr produktu (UNIT: mm)
