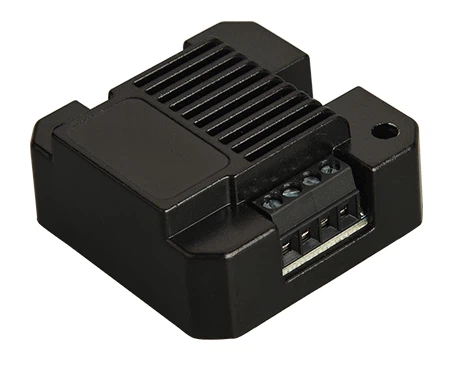

Je vybaven profesionální továrnou na integrovaný pohon krokového motoru s otevřenou smyčkou a je předním výrobcem a dodavatelem integrovaného ovladače krokového motoru s uzavřenou smyčkou rs485 nema17.

Vlastnosti produktu

●Nová 32bitová technologie DSP

●Nízké vibrace, nízká hlučnost, hladký chod

● Funkce automatického nastavení parametrů při zapnutí

● Regulace proměnlivého proudu výrazně snižuje tvorbu tepla motoru.

●Automatické snížení proudu v klidu na polovinu

●Umí pohánět 4,68-drátový krokový motor vlečné fáze

●Fotoelektrická izolace vstupu signálu s jedním koncem (levý limit, zadní nula, pravý limit)

●Standardní model BUS Protokol sběrnice RS485

●Aktuální nastavení je pohodlné a lze jej vybrat mezi 0.1-2.2 A

●Vytáčení adresy nastaveno na 1-16

●Má ochranné funkce přepětí, podpětí a nadproud

Parametry produktu

Explanace	IRO42
	Minimální hodnota	Typická hodnota	Maximální hodnota	Jednotka
Trvalý výstupní proud	0.1	-	2.2	A
Napájecí napětí (DC)	12	24	32	Vdc
Vstupní proud řídicího signálu	6	10	16	mA
Vstup řídicího signálu Napětí	-	5	-	Vdc
Bod přepětí	35	36	37	Vdc
Kroková frekvence	1	-	1000	kHz
Izolační odpor	100			MΩ

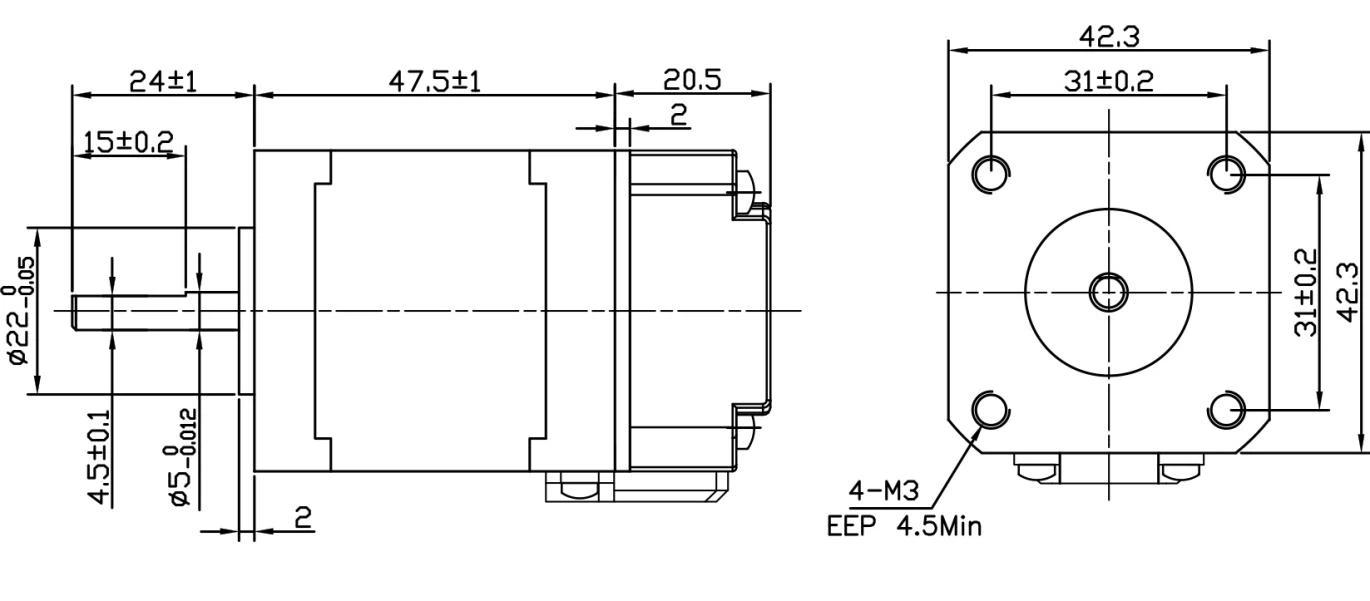

Rozměr produktu

IRO42

Nastavení rozdělení produktu

Nastavení dělení
Puls/Rev	S1	S2	S3	S4
Výchozí	na	na	na	na
800	vypnuto	na	na	na
1600	na	vypnuto	na	na
3200	vypnuto	vypnuto	na	na
6400	na	na	vypnuto	na
12800	vypnuto	na	vypnuto	na
25600	na	vypnuto	vypnuto	na
51200	vypnuto	vypnuto	vypnuto	na
1000	na	na	na	vypnuto
2000	vypnuto	na	na	vypnuto
4000	na	vypnuto	na	vypnuto
5000	vypnuto	vypnuto	na	vypnuto
8000	na	na	vypnuto	vypnuto
10000	vypnuto	na	vypnuto	vypnuto
20000	na	vypnuto	vypnuto	vypnuto
40000	vypnuto	vypnuto	vypnuto	vypnuto

Poznámka: Toto je ovladač na rozměr motoru, protože si můžeme vybrat jiný točivý moment nema17 snadný servomotor pro instalaci na ovladač, takže uděláme úplný výkres na základě jiného motoru. Níže uvádíme například dva modely.

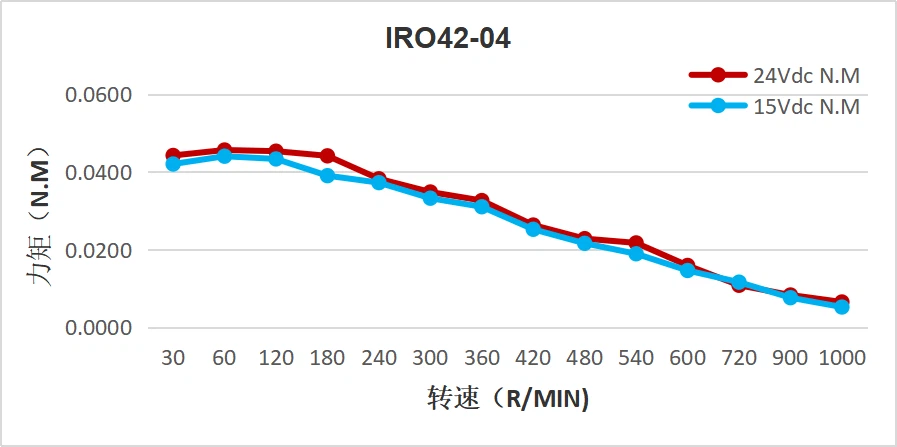

IRSpecifikace motoru pohonu O42-04 a charakteristika moment-frekvence motoru
