Úvod produktu: Easy Servo Drive TS1108AH
TS1108AH Hybridní servo (stepper s uzavřenou smyčkou) je založeno na nejnovější technologii DSP a pokročilém algoritmu řízení česání bezkartáčových servo a stepper systémů. Kombinuje oblíbené vlastnosti krokových i bezkartáčových servopohonů, řeší fatální problém „ztráta kroků“ systémů s otevřenou smyčkou, zlepšuje výkon vysokorychlostního motoru krokového motoru a výrazně se také zlepšuje vytápění a hluk motoru a pohonu.
Ve srovnání s bezkartáčovými servo systémy mají mnohem vyšší rozběhový a nízký točivý moment, vysokou tuhost v klidu, žádný lov, žádné přestřelení, téměř nulovou dobu ustálení a žádné ladění pro téměř všechny aplikace.
Vlastnosti produktu:
● Provozní napětí ： Vstup stejnosměrného napájení 48–150VDC nebo 48–130VAC, Doporučené napájení je 110VDC nebo 110VAC
● Maximální trvalý výstupní proud je 8A, špičkový proud je 10A
● Podporujte typ příkazů puls + směr a impuls + impuls
● Přijměte pokročilé magneticky orientované řídicí technologie (FOC) a kosmické vektorové PWM řídicí technologie (SVPWM)
● Přijmout pokročilé technologie proměnného proudu a proměnné frekvence, může snížit zahřívání a vibrace motoru a pohonu.
● Mikrokrok (puls / otáčka) lze nastavit pomocí přepínače nebo přepínačů DIP
● 0–5VDC analogový vstup pro režim rychlosti a podpora funkce řízení rychlosti IO. (Přizpůsobeno)
● Podpora přepětí, podpětí, nadproudu, přetížení
● Maximální frekvence pulsu je 500 KHZ (výchozí hodnota je 160 KHZ).
● Napětí vstupního impulsu je 4,5 V DC - 28 V DC, není třeba připojovat žádný odpor
● Podpora RS232 pro protuner pomocí PC (speciální kabel, kontaktujte prosím ECON technologii pro tento kabel)
● Pracujte hladce, vysoký točivý moment při střední / vysoké rychlosti; rychlá odezva a nízké zahřívání, nízké vibrace.
Aplikace:
Hlavními aplikacemi jsou cnc router, řezání plazmou / plamenem, robot, laser, reklamní zařízení, balicí zařízení atd.

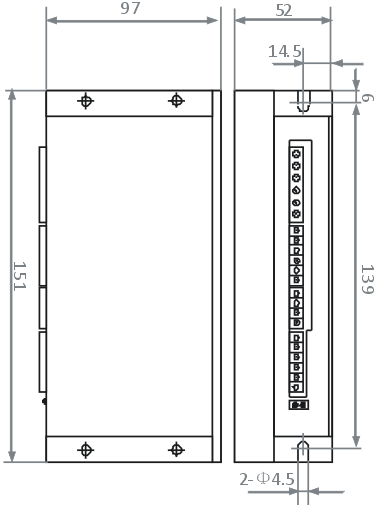

Montáž （jednotka ： mm）
Popis funkce:
Nastavení DIP
Pulzní / REV tabulka
Pul / REV | SW1 | SW2 | SW3 | SW4 |
Výchozí | NA | NA | NA | NA |
800 | VYPNUTO | NA | NA | NA |
1600 | NA | VYPNUTO | NA | NA |
3200 | VYPNUTO | VYPNUTO | NA | NA |
6400 | NA | NA | VYPNUTO | NA |
12800 | VYPNUTO | NA | VYPNUTO | NA |
25600 | NA | VYPNUTO | VYPNUTO | NA |
51200 | VYPNUTO | VYPNUTO | VYPNUTO | NA |
1000 | NA | NA | NA | VYPNUTO |
2000 | VYPNUTO | NA | NA | VYPNUTO |
4000 | NA | VYPNUTO | NA | VYPNUTO |
5000 | VYPNUTO | VYPNUTO | NA | VYPNUTO |
8000 | NA | NA | VYPNUTO | VYPNUTO |
10000 | VYPNUTO | NA | VYPNUTO | VYPNUTO |
20000 | NA | VYPNUTO | VYPNUTO | VYPNUTO |
40000 | VYPNUTO | VYPNUTO | VYPNUTO | VYPNUTO |
SW5: Motor DIR, vypnuto = CCW, zapnuto = CW
SW6: Výběr motoru, vypnuto = TC86, zapnuto = TC60
Výběr režimu
Motor | SW7 | SW8 |
Autotest | NA | NA |
LD | VYPNUTO | NA |
ODPOLEDNE | NA | VYPNUTO |
FOC | VYPNUTO | VYPNUTO |
Systémové připojení
Funkce pohonu a průvodce výběrem | |
Pohonný model | TS1108AH |
Napětí | 48 ~ 130VAC, 48 ~ 150VDC |
Maximální proudový výstup | 8A |
Vektorové přetížení proudu | 10A |
hmotnost | 0,5 kg |
Odpovídající uzavřený krokový motor | Řada TC86 [TC86-45, TC86-85, TC86-120, TC86-45BK, TC86-85BK] |
Řídicí technologie | Řízení 32bit DSP vektoru s uzavřenou smyčkou |
Frekvence pulsu | Max. 500KHZ, výchozí hodnota je 200 kB |
Ochrana | Přepětí, podpětí, nadproudu, trasování chyb a alarm nadměrné chyby |
Vstup signálu | Puls, směr, povolení diferenciálního vstupu signálu, elektrická úroveň portu 4,5VDC - 28VDC, není třeba připojovat odpor |
Výstup signálu | Výstup OC, maximální výstupní proud je 100MA, je třeba připojit pull-up odpor, maximální pull-up napětí 24VDC |
Zpětná vazba kodéru | AB diferenciální vstup kodéru, jeden konec lze přizpůsobit |
Pododdělení | Výchozí software 1600 / rcv, DIP nebo ProTurner pro nastavení 200 ~ 51200 |
PPR | Výchozí 1000PPR, lze přizpůsobit 250 ~ 5000PPR |
Používání prostředí | -5 ℃ ~ 55 ℃ |
Společný přizpůsobený požadavek | IO funkce regulace elektrického vstupu s nízkou nízkou rychlostí |
Vstupní signál (C1)
PIN kód | Symbol |
1 | PUL + |
2 | PUL- |
3 | DIR + |
4 | DIR- |
5 | ENA + |
6 | ENA- |
Výstupní signál (C2)
PIN kód | Symbol |
1 | Pend + |
2 | Pend- |
3 | ALM + |
4 | ALM- |
Připojení kodéru (C3)
PIN kód | Symbol |
1 | EB + |
2 | EB- |
3 | EA + |
4 | EA- |
5 | VCC (+ 5V) |
6 | GND |
Připojení motoru (C4-A)
PIN kód | Symbol |
1 | A + |
2 | A- |
3 | B + |
4 | B- |
Napájení (C4-B)
PIN kód | Symbol |
1 | 48-130VAC |
2 | 48-150VAC |
!Oznámení
A. Vstupní napájení nemůže přes AC130V。
B. Když svítí kontrolka alarmu, vypněte ji a zkontrolujte
A. rozsah výkonu je 48VAC --- 130VAC ；
b. zapojení motoru a zapojení enkodéru, zkontrolujte, zda není zkratka
